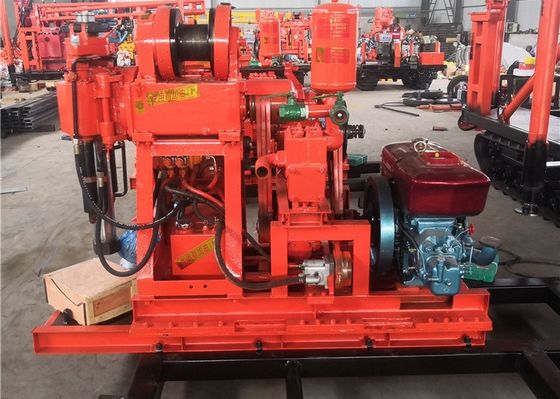

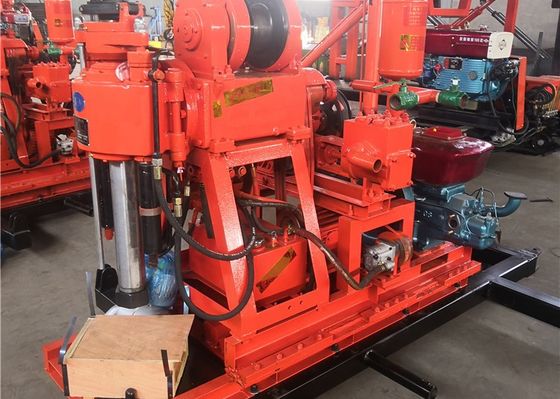

Xy-1A ماشین حفاری 150 متری
XY-1A دستگاه حفاری آزمایش خاکمقدمه
این دستگاه حفاری 150 متر عمق حفاری و 150 میلی متر قطر سوراخ دارد که برای اکتشافات مهندسی زمین شناسی ساختمان های صنعتی و مدنی، راه آهن، برق آبی، حمل و نقل،پل هااین یک نوع تغذیه هیدرولیکی، سرعت بالا، کمربند چرخش سرعت بالا و قابل حمل با پمپ است.تحقیقات ژئوتکنولوژیکراه آهن، جاده، بندر، پل، حفاظت از آب و برق آبی، تونل، چاه، ساخت و ساز صنعتی و غیرنظامی
داده های فنی محصول دستگاه حفاری XY-1A برای آزمایش خاک:
| حفاری |
سر چرخش |
|
عمق حفاری
|
حداکثر 150 متر |
سرعت پیچ
|
1010,790,470,295،140 ((r/min) |
|
قطر سوراخ
|
حداکثر 150 متر |
حرکت چرخ دنده |
۴۵۰ کیلومتر |
| قطر میله حفاری |
42 میلی متر |
کشش چرخ چرخ |
حداکثر.15KN |
| محدوده زاویه |
90-75 |
ظرفیت بلند کردن اسپندل |
حداکثر 25KN |
| پمپ روغن |
پمپ آب |
| مدل |
YBC-12/125 |
مدل |
پمپ پیستون تک اثر افقی |
| فشار نامی |
12.5Mpa |
فشار کاری |
حداکثر 1.25Mpa |
| سرعت جریان |
8 میلی لیتر در روز |
|
|
| سرعت نامی |
1500r/min |
|
|
| بلند کردن |
قدرت (دیزل) |
| حداکثر ظرفیت بلند کردن |
15KN |
مدل موتور دیزل |
ZS1105 |
| چرخش طبل بلند |
121,76،36 ((r/min)
|
قدرت نامی |
12.1KW |
| قطر طبل |
140 میلی متر |
سرعت نامی |
2200r/m |
| وزن |
حدود 600 کیلوگرم |
| اندازه |
1620*970*1560 میلی متر |
.ماشین حفاری XY-1A برای آزمایش خاکمزایا
1) مکانیسم تغذیه هیدرولیکی برای کاهش شدت کار فیزیکی کارگران اتخاذ شده است
(2) مکانیسم کلیمپ توپ برای جایگزینی چک استفاده می شود که می تواند برگشت میله را بدون متوقف کردن تحقق بخشد.
(3) شما می توانید دستگاه را حرکت دهید تا به حفره راه بدهید یا چرخش را باز کنید تا به حفره راه دهید.
(4) وزن سبک، تجزیه پذیری قوی، حرکت آسان، مناسب برای ساخت و ساز در مناطق دشت و کوهستانی.
(5) دستگاه حفاری برای اکتشاف زمین شناسی، اکتشاف ژئوفیزیک، اکتشاف جاده ها و پایه های ساختمان، حفاری حفاری و سایر پروژه های حفاری قابل استفاده است.
(6) قطعه آلیاژ، قطعه ذرات فولاد و قطعه الماس می توانند برای حفاری با توجه به تشکیلات مختلف انتخاب شوند.
(7) می تواند در گل شن و ماسه درجه 2 تا 9 و سنگ های متضرر حفاری کند.
(8) عمق حفاری نامی 150 متر است و عمق نباید بیش از 150 متر باشد. قطر افتتاح نامی 110mm است، قطر افتتاح مجاز 150mm است.
روش نمونه گیری خاک
تقسیم میدان به واحدهای همگن مختلف بر اساس مشاهدات بصری و تجربه کشاورز.
ضایعات سطحی را در محل نمونه گیری حذف کنید.
به عمق 15 سانتی متر حرکت کنید و نمونه خاک را بردارید.
حداقل ۱۰ تا ۱۵ نمونه از هر واحد نمونه برداری جمع آوری شده و در یک سطل یا سینی قرار داده می شود.
در صورت عدم دسترسی به آگهی، با استفاده از کاوش، یک برش به شکل V به عمق 15 سانتی متر در نقطه نمونه گیری انجام می شود.
تکه های ضخیم خاک را از بالا به پایین از صورت آشکار برش شکل VV جدا کنید و در یک ظروف تمیز قرار دهید.
