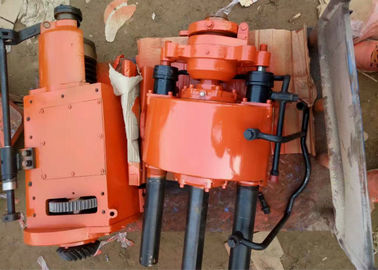

مجتمع Gyrator مته دایره ای رنگ قرمز برای حفاری چاه آب ISO 9001 تایید شده است

ساختار: بیشتر قطعات گردان در جعبه شفت عمودی نصب شده اند. چرخ دنده مخروطی کوچک از طریق شیار روی شفت دنده داخلی نصب شده است. نشیمنگاه حلقه دارای پیچ "T" حلقه ای است و با پنج پیچ "T" ترکیب می شود. آستین ثابت است و مهره روی پیچ "T" را می توان شل کرد تا زاویه شیب گردان تنظیم شود و حفاری زاویه دار انجام شود.

وزن: حدود 525 کیلوگرم

اندازه: 1433x697x1273 میلی متر

اتصال بین گردان و گیربکس با ثابت کردن نشیمنگاه برجک روی بدنه گیربکس با 8 پیچ انجام می شود. چرخ دنده مخروطی بزرگ از طریق یک کلید به بوش عمودی متصل می شود و بوش عمودی از طریق سوراخ شش ضلعی به کار عمودی متصل می شود و در نتیجه شفت عمودی را برای چرخش شفت عمودی در شفت عمودی به حرکت در می آورد. آستین را می توان به صورت محوری حرکت داد و حرکت با فشار دادن میله پیستون و تیر به داخل محفظه بالایی یا پایینی سیلندر انجام می شود.

شفت بالایی با یک آستین بالایی خاتمه می یابد و آستین بالایی مجهز به شش ساچمه فولادی است. هنگامی که دسته ضد دستکاری به سمت پایین فشار داده می شود، شش ساچمه از طریق ژاکت داخلی به سمت مرکز شفت عمودی فشار داده می شوند و شیار ارتباطی نیم دایره ای میله مته در شفت بالایی فرو می رود. در داخل، میله مته روی دستگاه گیر کرده تا حرکت مته را انجام دهد. هنگامی که دسته به سمت بالا بلند می شود، ساچمه از میله مته جدا می شود و می توان آن را معکوس کرد.

برای نمایش مقیاس کورس شفت عمودی، یک آستین بالایی با سوراخ شش ضلعی در انتهای بالایی شفت عمودی قرار داده شده است و حرکت چرخشی را می توان به میله مته دستگاه شش ضلعی منتقل کرد.

1. توجه داشته باشید که در هر زمان پیچ و مهره های خطوط لوله آب و گاز و لوازم جانبی مختلف دستگاه حفاری را بررسی کنید که محکم باشند.
2. همیشه وضعیت روغن روان کننده موتور بادی را بررسی کنید.
3. هنگامی که سطح کار در آب غوطه ور است، هنگام باز کردن سوراخ باید از یک سر مته با قطر بزرگ استفاده شود تا میله مته هنگام باز کردن سوراخ وارد شود، به طوری که میله مته 1-2 متر بالاتر از سطح آب قرار گیرد تا از ورود گل و لای و سرباره سنگ به داخل سوراخ جلوگیری شود.
4. دستگاه حفاری مجاز به معکوس کردن در حین عملیات حفاری نیست تا از افتادن میله مته به داخل سوراخ جلوگیری شود.
5. هنگامی که دستگاه حفاری برای مدت کوتاهی کار نمی کند، باید مقدار کمی فشار هوا داده شود تا از ورود رسوبات به داخل دستگاه ضربه زن دستگاه حفاری جلوگیری شود. اگر دستگاه حفاری برای مدت طولانی کار نکند، دستگاه ضربه زن باید 1-2 متر از کف سوراخ بلند شده و ثابت شود.
