جزئیات محصول:
پرداخت:
|
| نام محصول: | دکل حفاری مهندسی XY-1A | نوع قدرت: | دیزل / 13.3 کیلووات |
|---|---|---|---|
| شماره مدل: | XY-1A | عمق مته: | 150 متر |
| استفاده: | چاه آب | رنگ: | زرد، زرد یا به عنوان درخواست شما |
| کاربرد: | اکتشافات زمین شناسی | زاویه حفاری: | 90 ~ 75 درجه |
| قطر حفاری: | سفارشی | ابعاد: | 1100*600*500mm، 600*650*2330mm، |
| ضمانتنامه: | 12 ماه | خدمات پس از فروش ارائه شده است: | پشتیبانی فنی ویدئویی |
| برجسته: | دکل حفاری مهندسی با قطر سوراخ 150 میلی متر,دکل حفاری مهندسی استفاده شخصی |
||

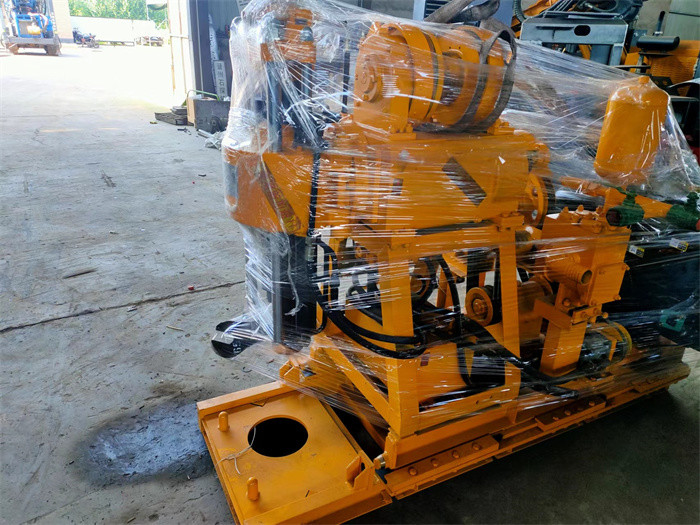

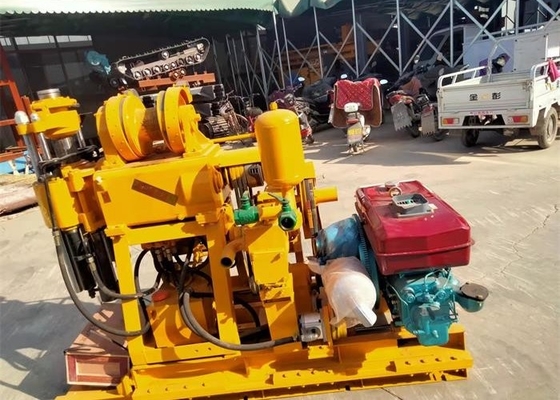

دکل حفاری مهندسی چاه آب 150 متری XY-1A
سکوهای حفاری مهندسی XY-1Aمنمقدمه
دکل حفاری کوچک به طور گسترده در حفاری چاه های خانوادگی، چاه های صنعت حفاری و نمونه برداری زمین شناسی بررسی حفاری، خدمات SPT و غیره استفاده می شود.با توجه به نیاز مشتری از 50-200 میلی متر یا بزرگتر خواهد بود.دکل حفاری XY-1A عمدتاً برای بررسی و اکتشاف کلی زمین شناسی، اکتشاف پایه ساختمان های بلند، انواع سوراخ در سازه بتنی، رودخانه، تهویه مطبوع مرکزی دمای زمین و غیره استفاده می شود.
سکوهای حفاری مهندسی XY-1Aپارامتر
| Xy -1 A دکل حفاری | قطر سوراخ حفاری | میلی متر | 150 |
| عمق حفاری | متر | 150 | |
| قطر لوله مته | میلی متر | 42 | |
| شیب گمانه | درجه | 90 تا 75 درجه | |
| ابعاد دکل (L×B×H) | میلی متر | 1640×1030×1440 | |
| وزن مته (به جز موتور) | کیلوگرم | 500 | |
|
ژیروسکوپ
|
سرعت اسپیندل (سه بلوک) | r/min | 142,285,570 |
| سفر دوکی | میلی متر | 450 | |
| حداکثر سرعت حرکت | متر در دقیقه | 3 | |
| حداکثر نیروی تغذیه عمودی | KN | 15 | |
| حداکثر بالابر عمودی | KN | 25 | |
| بادگیر | ظرفیت بالابر (طناب تک سرعته) | KN | 10 |
| سرعت درام | r/min | 55,110,220 | |
| سرعت محیطی درام | خانم | 0.42،0.84،1.68 | |
| قطر درام | میلی متر | 145 | |
| قطر سیم بکسل | میلی متر | 9.3 | |
| وزن طناب | متر | 27 | |
|
قطر ترمز
|
میلی متر | 230 | |
| عرض باند ترمز | میلی متر | 50 | |
| پمپ آب | نوع پمپ | تک سیلندر افقی دو اثر | |
| حداکثر جابجایی |
L/min |
95 (77) | |
|
حداکثر فشار مجاز
|
Mpa | 1.2 | |
| فشار کاری | Mpa | 1.2 | |
| قطر سیلندر | میلی متر | 80 | |
| پمپ روغن | نوع پمپ | پمپ دنده ای | |
| قدرت | KW | 16.2 | |
| فشار نامی | Mpa | 12.5 | |
| نوع موتور | YBC-12/125 | ||
| جابه جایی | L/r | 12 | |
| سرعت نامی | r/min | 2000 |
ویژگی های دکل حفاری مهندسی XY-1A
1. با دستگاه تغذیه هیدرولیک، راندمان حفاری بالا، کاهش قدرت کار.
2. دکل مجهز به مکانیزم نگهدارنده فک کروی فوقانی و گیره شش ضلعی است که می تواند بدون خاموش شدن، راندمان بالا، ایمن و قابل اعتماد جایگزین شود.
3. یک گیج فشار پایین سوراخ نصب شده است که فشار را به منظور کنترل وضعیت داخل سوراخ نشان می دهد.
4. ساختار فشرده، حجم کم، سبک وزن، قابلیت جدا شدن بالا، حمل و نقل آسان و مناسب برای عملیات در مناطق دشت یا کوهستانی.
تفاوت بین بررسی سایت و بررسی خاک چیست؟
بررسی محل یا اکتشاف خاک برای به دست آوردن اطلاعات در مورد شرایط زیرسطحی در محل ساخت و ساز پیشنهادی انجام می شود.اکتشاف خاک شامل تعیین مشخصات رسوبات طبیعی خاک در سایت، نمونه برداری از خاک و تعیین خواص مهندسی خاک است.
نصب لوله هسته ای
بالابر را داخل شیار اتصال با قطر متغیر ببندید، دسته سمت راست وینچ را حرکت دهید تا چنگال لنت را بگیرید، لوله سوراخ شده را بیرون بیاورید، لوله هسته را نصب کنید، ابزار حفاری را به بالای گمانه بلند کنید، سمت چپ را حرکت دهید. وینچ را به طور مداوم دستگیر کنید و ابزار حفاری را با سرعت یکنواخت داخل گمانه پایین بیاورید.هنگامی که شیار اتصال با قطر متغیر نزدیک به ورودی است، از چنگال پد برای مسدود کردن و خارج کردن بالابر استفاده کنید.
